机器视觉 AOI光源 RGB146 RGBW210 LED光源
AOI光源利用一组环形复合光源产生红绿蓝白四色光,并以不同的角度照射受检的PCB板,彩色图像传感器获取从物体表面反射回来的光,并产生彩色的二维图像,视觉软件通过提取并分析图像中的彩色信息,可以得到物体的单位特征,从而进行分析判断。
环形复合光源产生红绿蓝白四色光,以不同的角度照射受检的PCB板。 可以检测PCB漏件,错件,偏斜,极性误,多锡,无锡,桥接等缺陷可选配同轴落射光 集成5通道数字控制器,可通过串口实时控制(同轴光)的亮度,各色光亮度256级可调 可选配分离式8通道数字控制器,以形成多颜色,多角度的光源照明。
品牌:SECSOON
型号:RGB146-24 (RGB为LED发光颜色,24为输入电压)
红(R)、绿(G)、蓝(B)、
电压/功率:24V/12W

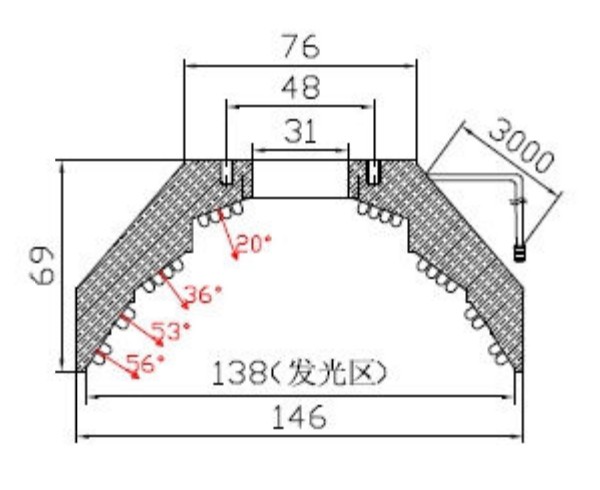

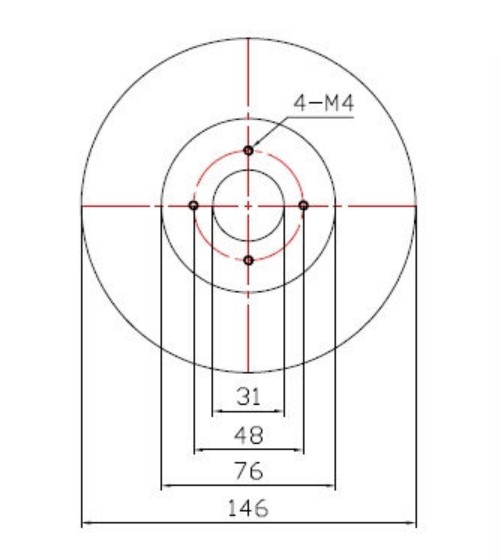

外径146,内径31,厚度68,发光面直径142mm
AOI碗光源 | SCS-RGB146-24 | --- | 24V/12W | 外径146内径31厚度68发光面直径142 |
SCS-RGBW210-24 | --- | 24V/15W | 外径210内径75厚度66发光面直径208 |
◆产品特性:
- 不同角度的三色光照明,照射凸显焊锡三维信息
- 外加漫射板导光,减少反光
- RIM不同角度组合
◆应用领域:
- 专用于电路板焊锡检测
- 旋转体形状缺陷检测
- 多层次物体检测
