汽车连接器PIN正位度检测系统

品牌:SECSOON

型号:SCS2012-VS09B

应用简介:

     汽车连接器是电子工程技术人员经常接触的一种部件。它的作用非常单纯:在电路内被阻断处或孤立不通的电路之间,架起沟通的桥梁,从而使电流流通,使电路实现预定的功能。汽车连接器形式和结构是千变万化的,其主要是由四大基本结构组件组成,分别是:接触件,外壳(视品种而定),绝缘体,附件。

        随着汽车工业的快速发展,汽车上的各种功能件及各种零部件都在不断地向智能化、精细化及可靠性方向发展,对汽车连接器结构设计、外观设计及材料也提出了更高的要求。汽车连接器必需符合USCAR—20的标准,这是汽车电气连接器系统的性能标准,规定汽车连接器在整个使用周期内电气连接器接触面要始终可靠,包括以下几个因素:

一、连接器触头的材料稳定、可靠

二、正向力稳定

三、连接器PIN针正位度要精准,避免使用过程中歪针、短路、断路、缺针等。

四、电路的电压和电流稳定

五、温度要求在规定的范围之内,包括周围的温度和自身的温升

六、较好的鲁棒性

七、必需与高速长距离通信计算机用的连接器相同,汽车连接器必需能在恶劣的条件下可靠地工作

八、连接器插入力:20.5kg以下;

九、连接器保持力:2.5kg以上;

十、耐热性:—40~120℃

软件简介:

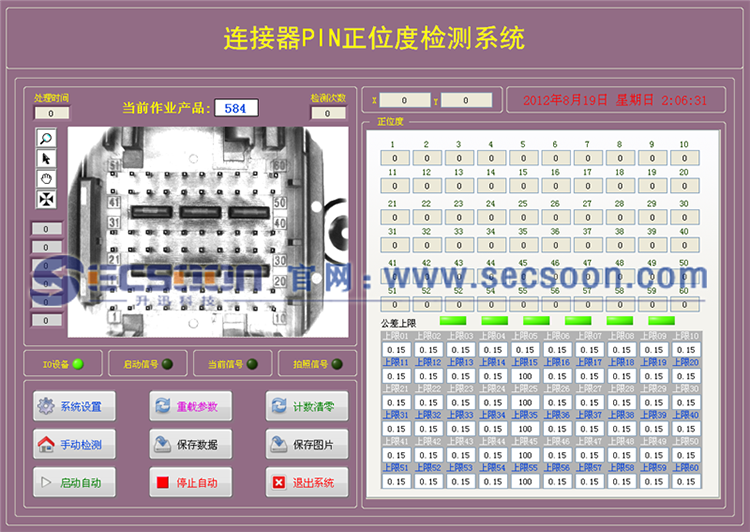

    本系统主要用来对连接器PIN针正位度、数量等进行检测,当有PIN针的正位度(偏移度)不在要求的公差范围内时,需报警剔除,以免不良品流入流水线后增加不良率。系统可记录每一个PIN针的位置号,坐标及正位度。NG的PIN针将会在界面上做红色警示框,并将NG的图片及所有数据进行保存到电脑主机相应位置中,方便质检人员查阅。

精度要求:

        检测精度0.01mm,整机精度0.02mm。

其他说明:

        涉及商业秘密部分,我司予以保密,此处不多做说明!



谢谢您的阅读!祝您生活愉快,工作顺利!
